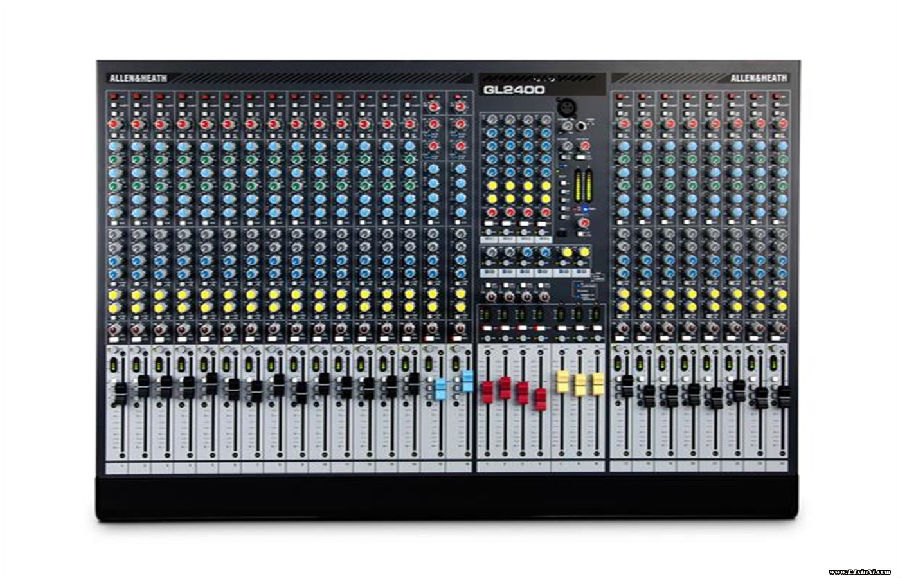

艾伦赫赛 ALLEN&HEATH GL2400-424 24路4编组矩阵调音台
GL2400 机型是一款紧凑型、双职能的、占有左右信路、单信路叠加、4 编组、6 个辅助通路、7×4 矩阵的调音台。其设计规格从 16 到 40 通路，蕴含 2 个立体声通路。
16, 24, 32, 40 通路结构 ；
左右信路/主信路输出 ；
4个可声像节造编组 ；
6个辅助发送信路，其中每个信路建设推子前/后切换开关 ；
2个立体声信路，每个信路备有发话器与双立体声行输入 ；
7x4 矩阵 ；
特有的双职能即主扩声与/或监控听调音 ；
单通路能被用于左右叠加、或调音师喇叭监听通路 ；
可通过通路直接输出进行灌音 ；
拥有电平微调与共享输入的矩阵表接输入 ；
立体声输入通路能够独立地分配给左右通路 ；
立体声通路的发话器输入能够用互换跳线接到矩阵 ；
4段EQ、2段扫变 ；
100Hz 高通滤波器 ；
独立的幻象供电与相位转换开关 ；
专用主输出及立体声监听电平表 ；
内部跳线帽，可选 EQ 前/后辅助输出、直接输出与其它选项
所有推子均带有静音、电平表和 AFL ；
内部联系信号通路可供选择 ；
1kHz 正弦/粉红噪声产生器 ；
灌音机可接入到左右信路和监听信路 ；
耳筒插座及本地监听输出 ；
· 26dBu 余量的电子平衡式 XLR 输出电路 ；
74dB 前置放大器可接受高至 +34dBu 的发话器或线路输入电平 ；
超低噪声的前级混合放大器设计 ；
内置电源及带有MPS12后备电源插口（16到32通路型号）
可使用 RPS11 电源进行表置供电，另表还提供 RPS11 备用电源插座（40 信路型号） ；
100mm 防尘推子 ；
螺丝母紧固电位器式的电路板分离装置工艺 ；
备有供增长副调音台用的 Sys-
4 针 XLR 灯座发光二极管照明灯 ；
技术参数
发话器输入通路(带48V幻象电源) 14路、22路、30路、38路可选
线路输入
4路(2个立体声)
主输出
6路(含4编组输出)
推子通路
16路、24路、32路、40路可选
辅助输出
6路AUX
主监听输出
2路(1个仿照立体声)
耳机监听
1个
工作电平
通路 0dBu 动态余量 +20dBu
混合
-2dBu动态余量 +22dBu
主输出
·4dBu
最大输出
·26dBu
发话器前置放大器活络度
-60dBu 至 +14dBu
频率响应（20Hz-30kHz）
发话器输入到主输出 +0/-0.5dB
线路输入到主输出
·0/-0.5dB
失真度
总谐波失真+噪声
(发话器输入+40dB增益) <0.004%
总谐波失真+噪声
(线路输入0dB增益)
<0.006%
串音
邻近通路 <-93dB
静音关关
<-94dB
推子音量关关
<-90 dB
衔接阻抗
发话器输入 2k欧姆
线路输入
·10k欧姆
输出
<75 欧姆
平衡
增益(每段) +/-15dB
单声路通路低频
80Hz容量
单声路通路低中频
35Hz-1kHz Q=1.8
单声路通路高中频
500Hz-15kHz Q=1.8
单声路通路高频
12kKz容量
滤波器(单声路输入)
转换100Hz
物理尺寸：GL2400-424 (A×B×C×D) 150×560×57×817（单元:mm）;22kg
