定 义 与 公 式
（1）信噪比：发射机调幅度为100%时的线性检波器输出的互换电压有效值，与没有表加调造信号时线性检波器输出的互换电压有效值之比，单元为dB 。拜见下式：
式中，Um为发射机调幅度为100%时的线性检波器输出端的电压有效值，Un为发射机无调幅时线性检波器输出端的电压有效值 。
（2）音再三率响应：发射机的调幅度，随输入发射机振幅恒定的正弦音频信号的频率变动而变动的个性，单元为dB 。拜见下式：
式中，Uf 为各调幅频率线性检波器输出端的电压有效值， U1k 为输入1kHz单音时，线性检波器输出端的电压有效值 。
（3）谐波失真：发射机用单一频率的正弦音频信号调幅时，由于高频放大器的非线性和调造器的非线性，会产生各次谐波分量，各次谐波分量的均方根值之和与基波有效值之比即为谐波失真 。拜见下式：
式中，V1为基波电压的有效值，V2、V3、Vn为各次谐波电压的有效值 。
三 大 电 声 指 标 的 测 量
（1）丈量框图

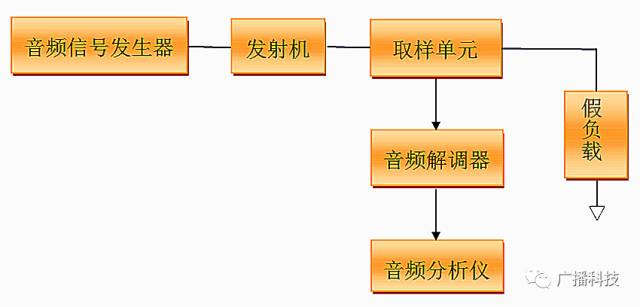

▲发射机三大电声指标丈量框图
（2）丈量步骤
（a）信噪比
开启发射机，调整发射机的输出功率到额定输出功率，以不加调造信号时音频分析仪丈量的电平为基准0dB，用1000Hz正弦信号对发射机进行调造，调幅度为100%，丈量信噪比 。
（b）音再三率响应
开启发射机，调整发射机的输出功率到额定输出功率，用1000Hz正弦信号对发射机进行调造，调幅度为95%，将此时音频分析仪测出的电平作为基准电平0dB 。依照60Hz、100Hz、400Hz、（1000Hz、） 3000Hz、4500Hz的丈量频率，维持输入信号的电平不变，由音频分析仪丈量出各频率的频率响应 。
（c）谐波失真
